Шпилька резьбовая — один из базовых метизов при монтаже вентиляции: на ней висят подвесы, через неё фиксируются хомуты, к ней крепятся траверсы. В статье разбираем стандарты DIN 975 и DIN 976, размеры от М6 до М16, нормы шага крепления по СП 60 и выбор диаметра под конкретную задачу на объекте.
Что такое шпилька резьбовая и зачем она нужна в вентиляции

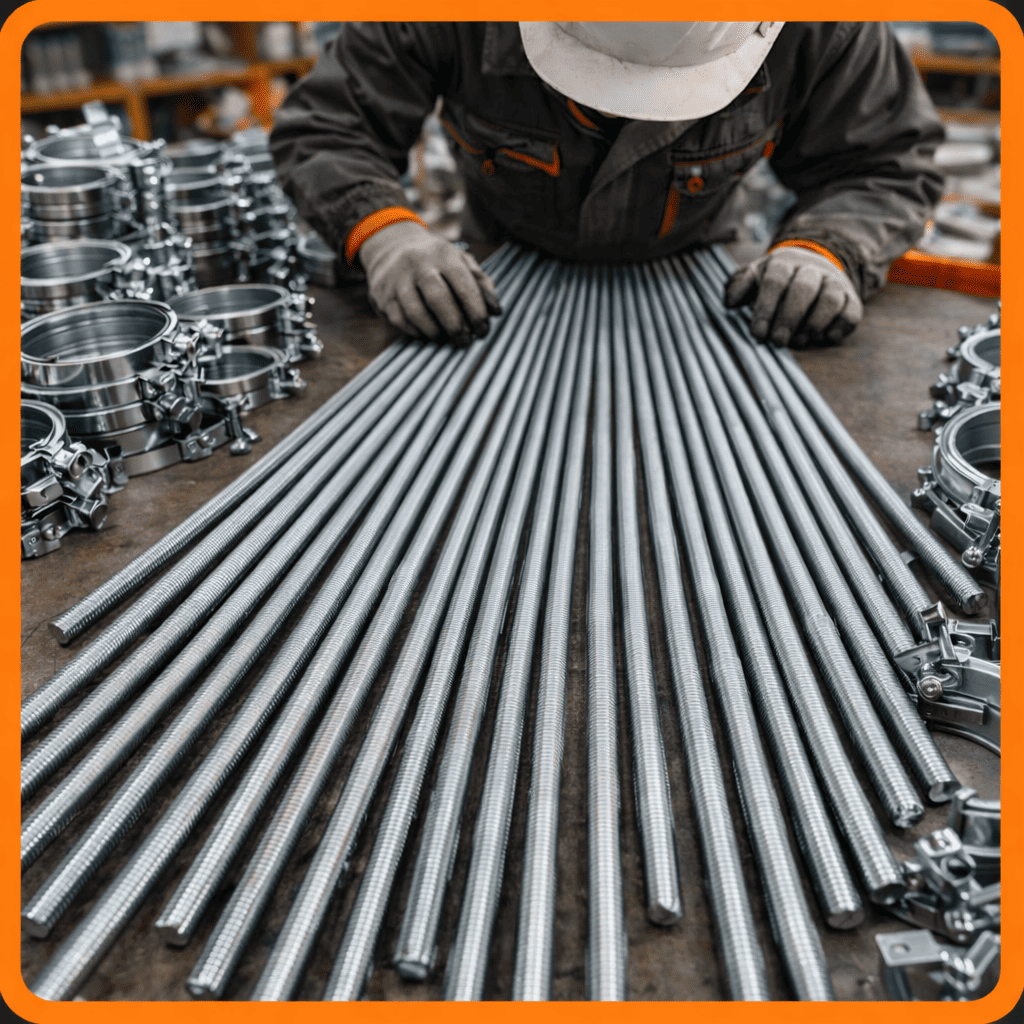

Шпилька резьбовая — это металлический стержень с резьбой по всей длине или на концах, без головки. В отличие от болта, шпилька резьбовая не требует места под ключ со стороны крепления — её затягивают гайками с двух сторон. Именно это делает её незаменимой при монтаже вентиляционных систем.
В монтаже вентиляции шпилька резьбовая используется:
- как вертикальный подвес для круглых и прямоугольных воздуховодов (с хомутом или траверсой)
- как горизонтальная тяга в траверсных конструкциях
- для фиксации виброизолирующих элементов
- в шинорейках и перфолентах как элемент крепления к перекрытию
Стандартная длина для монтажа — 1000 мм и 2000 мм: длинные штанги режут на нужный размер на объекте угловой шлифмашиной или трубным резаком.
DIN 975 и DIN 976 — в чём разница
Оба стандарта описывают шпильку резьбовую с метрической резьбой, но есть принципиальное отличие:
| Параметр | DIN 975 | DIN 976 |
|---|---|---|
| Длина | 1000 и 2000 мм (стандарт) | До 300 мм |
| Резьба | По всей длине | На концах (середина гладкая) |
| Применение в вентиляции | Подвесы, тяги, крепление к перекрытию | Фланцевые соединения |
| Отрезается на объекте | Да, легко | Нет смысла |
Для монтажа вентиляционных воздуховодов в 95% случаев используют DIN 975 — длинный прут с полной резьбой, который режут на нужный размер прямо на объекте.
Размеры и вес шпильки резьбовой — таблица М6–М16
Самые востребованные диаметры шпильки резьбовой в вентиляции — М8 и М10. М6 берут для лёгких воздуховодов и изоляции, М12 и М16 — для тяжёлых прямоугольных воздуховодов и систем с виброизоляцией.
| Диаметр | Шаг резьбы, мм | Вес 1 м, кг | Вес штанги 1000 мм, кг | Вес штанги 2000 мм, кг |
|---|---|---|---|---|
| М6 | 1,0 | 0,222 | 0,22 | 0,44 |
| М8 | 1,25 | 0,395 | 0,40 | 0,79 |
| М10 | 1,5 | 0,617 | 0,62 | 1,23 |
| М12 | 1,75 | 0,888 | 0,89 | 1,78 |
| М16 | 2,0 | 1,580 | 1,58 | 3,16 |
Данные для стали класса прочности 4.8, оцинкованное покрытие. Вес указан без гаек и шайб.
Открыть калькулятор →
Шпилька резьбовая для крепления воздуховодов — какой диаметр выбрать
Выбор диаметра определяется нагрузкой — то есть весом воздуховода на одну точку подвеса. Ориентируйтесь по таблице:
| Диаметр шпильки | Допустимая нагрузка | Применение |
|---|---|---|
| М6 | до 50 кг | Лёгкие круглые воздуховоды Ø100–200 мм |
| М8 | до 100 кг | Круглые Ø200–500 мм, лёгкие прямоугольные |
| М10 | до 200 кг | Прямоугольные воздуховоды, воздуховоды с изоляцией |
| М12 | до 350 кг | Тяжёлые прямоугольные, системы с виброизоляцией |
| М16 | до 600 кг | Промышленные системы, большие траверсы |
На практике монтажники чаще всего берут шпильку резьбовую М8 для круглых воздуховодов и М10 для прямоугольных — это покрывает 90% объектов. М6 используют редко: экономия на металле незначительная, а запас надёжности гораздо ниже.
Совместимость с хомутами
Хомуты вентиляционные под шпильку выпускаются под М8 и М10. Перед заказом шпилек уточните у поставщика хомутов, под какой диаметр отверстие в ухе хомута — чаще всего это М8. Использовать шпильку М10 в хомуте под М8 не получится без рассверловки.
Нормы шага крепления воздуховодов по СП 60.13330.2020
СП 60.13330.2020 (актуализированная редакция СНиП 41-01-2003) устанавливает максимальный шаг между точками крепления в зависимости от типа и сечения воздуховода:
| Тип воздуховода | Сечение / диаметр | Макс. шаг крепления |
|---|---|---|
| Круглый горизонтальный | до Ø400 мм | 4 м |
| Круглый горизонтальный | Ø400 мм и более | 3 м |
| Прямоугольный горизонтальный | до 400×400 мм | 4 м |
| Прямоугольный горизонтальный | от 400×400 мм | 3 м |
| Вертикальный (любой) | — | 4 м (каждый этаж) |
Исходя из шага крепления рассчитывают количество шпилек резьбовых на трассу. Например, на горизонтальный круглый воздуховод длиной 40 м при шаге 4 м потребуется 11 точек крепления — то есть 22 шпильки резьбовые (по 2 на каждый подвес с хомутом) плюс запас 10%.
Рассчитать крепёж →
Оцинкованная или нержавеющая шпилька — что выбрать
Для большинства объектов подходит шпилька резьбовая оцинкованная класса прочности 4.8 или 8.8. Горячее цинкование (ГОСТ 9.307) даёт покрытие 45–85 мкм — этого достаточно для помещений с нормальной и повышенной влажностью.
Нержавеющая шпилька (А2 или А4) нужна в следующих случаях:
- наружные системы вентиляции и кровельные установки
- агрессивная среда: производства с кислотами, хлором, солевым туманом
- пищевые производства и чистые помещения
- бассейны и аквапарки
Нержавеющая шпилька стоит в 3–5 раз дороже оцинкованной — не переплачивайте там, где это не нужно по условиям эксплуатации.
Класс прочности шпильки резьбовой — 4.8 или 8.8
Класс прочности обозначается двумя цифрами на торце или теле шпильки. Для монтажа вентиляции актуальны два класса:
| Класс прочности | Предел прочности | Где применяется | Цена |
|---|---|---|---|
| 4.8 | 400 МПа | Стандартный монтаж воздуховодов, лёгкие и средние нагрузки | Базовая |
| 8.8 | 800 МПа | Тяжёлые воздуховоды, виброизоляция, промышленные объекты | +30–50% |
Для большинства жилых и коммерческих объектов достаточно класса 4.8. Шпилька резьбовая 8.8 нужна там, где есть вибрация от оборудования, большие пролёты или нагрузки свыше 150 кг на точку подвеса. Подробнее о выборе класса прочности читайте в статье класс прочности шпильки резьбовой — 4.8, 8.8, 10.9.
Как заказать шпильку резьбовую оптом в Москве
ВЕНТКРЕП поставляет шпильку резьбовую DIN 975 оцинкованную диаметром М6–М16, длиной 1000 и 2000 мм. Работаем с монтажными организациями Москвы и Московской области: отгрузка со склада, комплектация под спецификацию, документы (накладная, счёт-фактура, декларация соответствия).
Чтобы оформить заказ, отправьте быструю заявку — укажите диаметр, длину и количество, перезвоним и уточним наличие.
Нужны шпильки под вентиляцию?
Рассчитайте количество с помощью калькулятора монтажника — введите длину трассы и получите полную спецификацию крепежа.
Готовы заказать? Оформите быструю заявку — ответим в течение часа в рабочее время.
Частые ошибки при выборе и монтаже резьбовых шпилек
- Берут М6 вместо М8 «для экономии». На практике разница в цене несущественна, а при перегрузке или вибрации тонкая шпилька деформируется или лопается по резьбе.
- Не используют стопорную гайку или контргайку. Одна гайка под вибрацией постепенно откручивается. Всегда ставьте две гайки или гайку + шайбу Гровера.
- Режут болгаркой без зачистки резьбы. После отрезки торец заусенивается — гайка не накрутится. Прогоните плашкой или напильником.
- Смешивают оцинкованные шпильки с нержавеющими гайками. Контакт разных металлов в условиях влажности даёт электрохимическую коррозию — через год соединение не разберёте.
- Превышают шаг крепления по нормам СП 60. При длинных пролётах воздуховод провисает, в точках крепления возникают концентрации напряжений — появляются трещины по швам.
Частые вопросы
Какой диаметр шпильки использовать для крепления воздуховода?
Для круглых воздуховодов диаметром до 500 мм и лёгких прямоугольных — М8. Для прямоугольных воздуховодов от 400×400 мм и систем с изоляцией — М10. М12 и М16 применяют при больших нагрузках: тяжёлые воздуховоды, промышленные системы, виброизоляция.
Чем отличается DIN 975 от DIN 976?
DIN 975 — шпилька с полной резьбой по всей длине, выпускается в длинах 1000 и 2000 мм, режется на объекте. DIN 976 — шпилька с резьбой только на концах, гладкая в середине, длиной до 300 мм. Для монтажа вентиляции используется DIN 975.
Как рассчитать количество шпилек на трассу?
Разделите длину трассы на шаг крепления (по СП 60 — 3 или 4 метра в зависимости от сечения), прибавьте 1 точку, умножьте на количество шпилек в одном узле (обычно 2), прибавьте 10% запаса. Или воспользуйтесь калькулятором монтажника на сайте — он считает автоматически.
Оцинкованная или нержавеющая шпилька — что лучше для вентиляции?
Для большинства внутренних систем вентиляции достаточно оцинкованной шпильки класса 4.8 или 8.8. Нержавеющая нужна при наружной установке, в агрессивной среде (кислоты, хлор, солевой туман), на пищевых производствах и в бассейнах.
Можно ли купить шпильку резьбовую в розницу или только оптом?
ВЕНТКРЕП работает преимущественно с монтажными организациями и снабженцами, минимальная партия — от 10 штук. Уточните наличие и цену через быструю заявку на сайте.
