Скоба вентиляционная для стяжки фланцев — это небольшая, но важная деталь при монтаже прямоугольных воздуховодов. Она стягивает два фланца между собой, обеспечивая герметичность соединения и предотвращая вибрацию и шум. В этой статье разберём, что представляет собой скоба вентиляционная, какие бывают размеры, когда и как правильно устанавливать.
Что такое скоба вентиляционная и зачем она нужна
Скоба вентиляционная (её также называют монтажной скобой, зажимом для фланцев или скобой-струбциной) — это стальная пластина П-образной формы с резьбовым отверстием и болтом М8. Она надевается на фланцы двух соединяемых секций воздуховода и затягивается болтом, плотно прижимая фланцы друг к другу.
Применяется исключительно при монтаже прямоугольных воздуховодов с фланцевым соединением в системах вентиляции и кондиционирования. Для круглых воздуховодов этот элемент не применяется.
Читайте также: Крепление воздуховодов вентиляции — способы, нормы и расход крепежа
Как выглядит скоба и как она работает

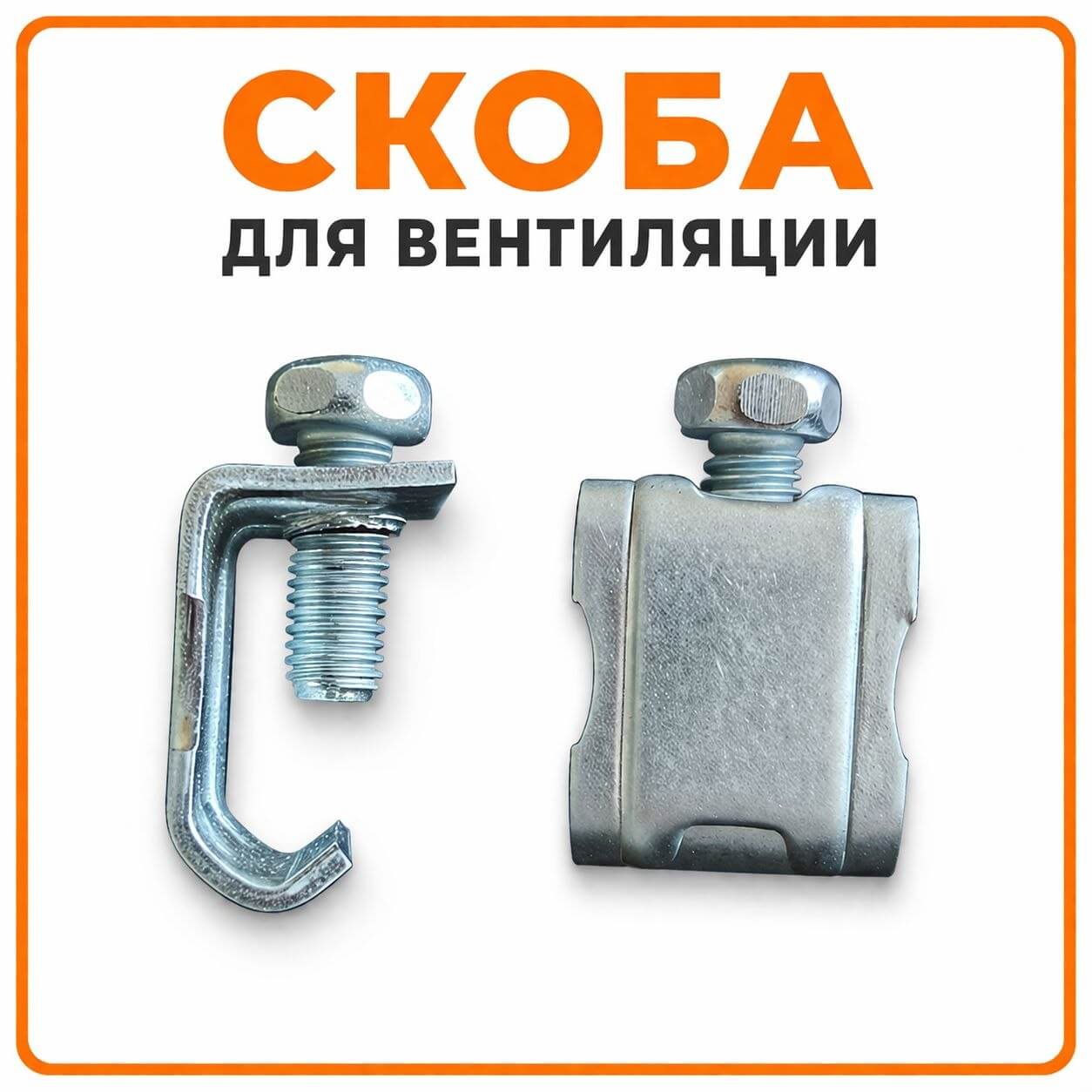

Конструкция простая: П-образная оцинкованная пластина шириной 20–30 мм с болтом М8 в резьбовом отверстии. Болт не требует предварительной подгонки и дополнительного сверления — просто надел скобу на фланцы и затянул болт отвёрткой или ключом.
Принцип работы:
- Две секции воздуховода стыкуются фланцами с уплотнительной лентой между ними
- По периметру стыка надеваются скобы через равные промежутки
- Болт М8 каждой скобы затягивается — пластина прижимает оба фланца
- Соединение получается герметичным и жёстким
Размеры скоб вентиляционных: таблица
Основные параметры скобы: ширина и толщина пластины, длина болта. Самые распространённые типоразмеры:
| Типоразмер | Ширина × толщина пластины | Болт | Применение |
|---|---|---|---|
| М8×20 | 30×2 мм | М8×20 | Лёгкие воздуховоды, шинорейка №20 |
| М8×25 | 30×2 мм | М8×25 | Стандартный монтаж, шинорейка №20 и №30 |
| М8×25 усиленная | 30×2,5 мм | М8×25 | Воздуховоды с большим сечением, повышенная нагрузка |
| М8×30 | 30×3 мм | М8×30 | Тяжёлые воздуховоды, шинорейка №30 |
Как выбрать толщину: для большинства объектов подойдёт 30×2 мм. Если воздуховод шириной от 800 мм или давление в системе повышенное — берите 30×2,5 мм или 30×3 мм.
Нормы установки: когда и сколько скоб ставить
Скоба вентиляционная устанавливается согласно требованиям СП 60.13330.2020 и нормам монтажа фланцевых соединений воздуховодов.
- Если расстояние между точками крепления более 300 мм — скобы обязательны на каждом стыке
- При повышенных требованиях к герметичности (присоединение к вентиляционному оборудованию) — скобы через каждые 150 мм по периметру фланца
- Стандартный монтаж — скобы по углам + через каждые 250–300 мм по периметру
| Периметр сечения воздуховода | Минимальное кол-во скоб на стык |
|---|---|
| до 1 200 мм | 4 шт. (по углам) |
| 1 200–2 000 мм | 6–8 шт. |
| более 2 000 мм | через каждые 250 мм |
Открыть калькулятор →
Пошаговая инструкция по монтажу
Шаг 1 — Подготовка стыка
Проверьте фланцы обеих секций воздуховода: они должны быть чистыми, без деформаций. Уложите уплотнительную ленту по периметру одного фланца перед стыковкой.
Шаг 2 — Стыковка секций
Совместите фланцы двух секций. Следите за тем, чтобы уплотнительная лента не сместилась. По углам временно зафиксируйте первые 4 скобы без полной затяжки.
Шаг 3 — Установка всех скоб
Наденьте скобы по всему периметру стыка с нужным шагом. Болты пока только наживите — не затягивайте до конца.
Шаг 4 — Затяжка
Затягивайте болты крест-накрест и равномерно, чтобы фланцы прижимались без перекоса. Усилие — до надёжного прилегания, без перетяжки (болт М8 в тонкой пластине легко сорвать). Проверьте равномерность прилегания фланцев по всему периметру.
Частые ошибки при установке
- Слишком мало скоб. 4 скобы по углам на большом воздуховоде — недостаточно. Середина фланца прогибается, герметичность нарушается.
- Монтаж без уплотнительной ленты. Скоба стягивает фланцы, но не уплотняет сам стык. Без ленты будет утечка воздуха.
- Перетяжка болта. Затягивайте до надёжного прилегания, не до предела — иначе сорвёте резьбу в пластине.
- Неправильный типоразмер. Скоба М8×20 на шинорейку №30 — болт слишком короткий, нужного усилия стяжки не создаст. Подбирайте скобу под свой тип фланца.
Читайте также: Хомут для воздуховода: виды, размеры, как выбрать — крепёжные элементы для круглых воздуховодов.
Итоги: как выбрать скобу вентиляционную
Скоба вентиляционная подбирается по типу фланца и сечению воздуховода. Алгоритм простой:
- Определите тип фланца — шинорейка №20 или №30
- Для шинорейки №20 → скоба вентиляционная 30×2 мм, болт М8×20 или М8×25
- Для шинорейки №30 → скоба вентиляционная 30×2,5 мм или 30×3 мм, болт М8×25 или М8×30
- Рассчитайте количество: периметр сечения ÷ 250 мм = количество скоб на один стык
- Умножьте на количество стыков по всей трассе
Читайте также: Крепление воздуховодов по серии 5.904: схемы, материалы и готовый комплект
