Воздушный клапан для вентиляции — это запорно-регулирующий элемент, который перекрывает или дозирует поток воздуха в канале. Без него приточная система в холодное время года промораживает воздуховод, а вытяжка гонит обратную тягу в смежные помещения. В этой статье разберём, какие бывают клапаны, чем отличается круглый от прямоугольного, когда нужен электропривод и как подобрать типоразмер под ваш воздуховод. Для быстрого подбора используйте калькулятор подбора клапана — введите сечение и расход, получите рекомендацию за 10 секунд.
Что такое воздушный клапан и зачем он нужен
Воздушный клапан — это устройство с поворотной заслонкой внутри металлического корпуса. Заслонка поворачивается от 0° (закрыто) до 90° (полностью открыто), перекрывая или регулируя сечение канала. Применяется в трёх ситуациях:
- Запорная функция — полностью отсекает канал при отключении вентустановки. Обязательно на приточных установках, чтобы зимой не промерзал воздуховод и калорифер.
- Регулирующая функция — дросселирует поток для балансировки системы. Актуально на ответвлениях, когда нужно выставить расход на каждом этаже или в каждой зоне.
- Защитная функция — совместно с огнезадерживающим клапаном или как обратный клапан, предотвращающий перетечки между помещениями.
По нормам СП 60.13330.2020 (п. 7.11) на приточных установках производительностью от 1500 м³/ч воздушный клапан для вентиляции с электроприводом является обязательным элементом — он закрывается при аварийном отключении вентилятора.

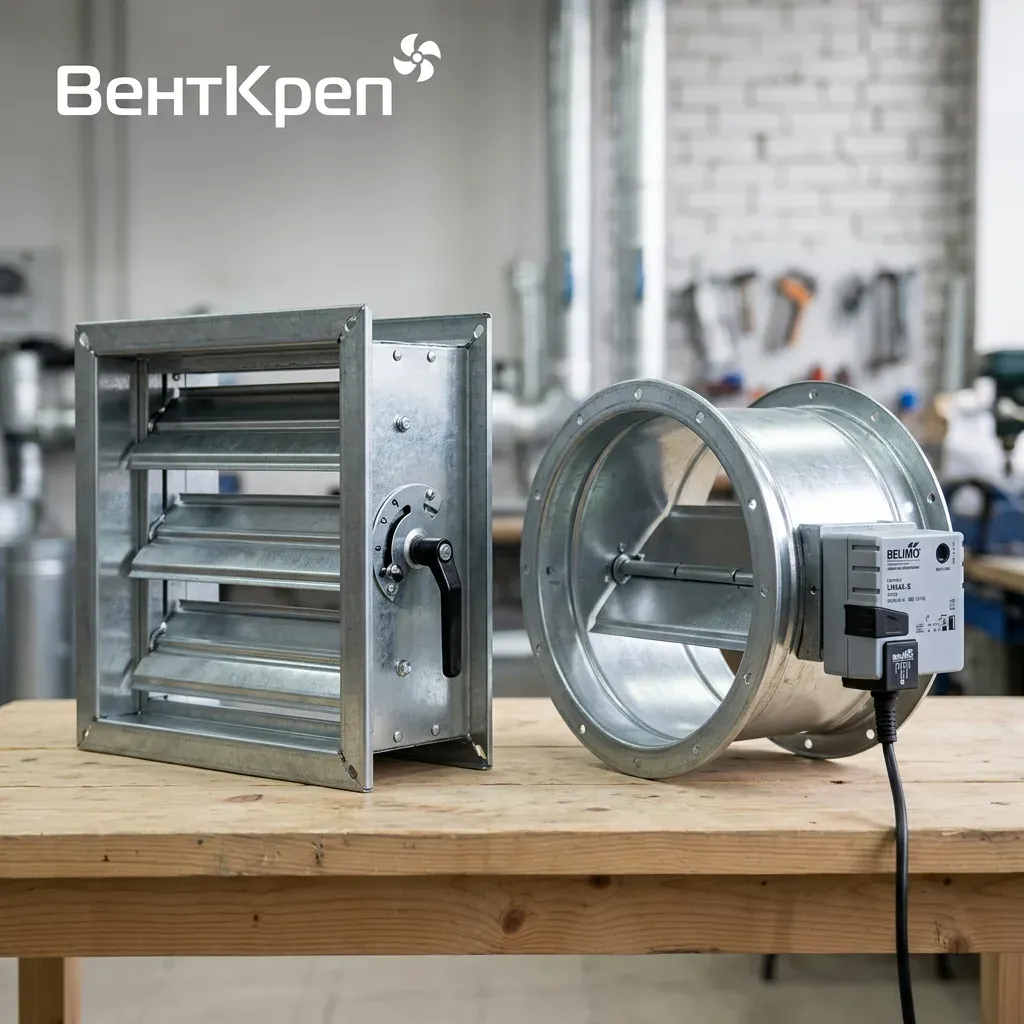

Виды воздушных клапанов: круглые и прямоугольные
Все воздушные клапаны делятся по форме сечения, типу привода и конструкции заслонки. Рассмотрим каждый параметр.
Круглый воздушный клапан (КВК)
Устанавливается на круглые воздуховоды. Корпус — цилиндрический, из оцинкованной стали. Присоединение — фланцевое или в раструб (нахлёстом). Внутри — круглая заслонка-«бабочка» на оси.
Стандартный ряд диаметров: 100, 125, 150, 160, 200, 250, 315, 400, 500 мм.
Круглые клапаны проще монтировать на спирально-навивных воздуховодах — надевается без фланца, фиксируется хомутом. Подходят для большинства офисных и торговых объектов, где разводка выполнена круглыми воздуховодами.
Прямоугольный воздушный клапан (АВК, КВ, ДК)
Устанавливается на прямоугольные воздуховоды, присоединяется фланцевым соединением. Корпус — из алюминиевого профиля (серии АВК, УВК) или оцинкованной стали (дроссель-клапаны ДК). Внутри — одна или несколько параллельных лопаток.
Стандартный ряд размеров (ширина × высота): от 100×100 мм до 1000×700 мм и более — подбирается под сечение воздуховода по факту.
Прямоугольные клапаны применяются на главных магістралях с большим расходом воздуха, в приточных камерах, на выходе из вентустановок с прямоугольным патрубком.
Если на объекте применяется крепление воздуховодов по серии 5.904 — фланцевый клапан встаёт в стандартную разбивку без дополнительной подгонки.
Ручной или электропривод — как выбрать
Тип привода определяет, как будет управляться заслонка. Ошибка в выборе на этом этапе — лишние 10–20 тыс. рублей на переделку после сдачи объекта.
| Параметр | Ручной привод | Электропривод |
|---|---|---|
| Управление | Рукоятка вручную | Сигнал 24V/230V или 0–10V |
| Фиксация | Стопорная гайка, фиксатор | Удерживается приводом |
| Где применяется | Редко регулируемые ответвления, балансировка при пусконаладке | Обязательно на приточных установках, автоматизированные системы |
| Возвратная пружина | Нет | Есть в моделях «нормально закрытый» (NC) — закрывается при обесточивании |
| Стоимость | Ниже | Выше (цена привода + монтаж кабеля) |
Правило выбора: если клапан стоит на приточной установке или связан с автоматикой — нужен электропривод с возвратной пружиной (нормально закрытый). Если клапан балансирует ответвление после пусконаладки и больше не трогается — достаточно ручного.
Таблица типоразмеров воздушных клапанов для вентиляции
Круглые клапаны — стандартный ряд:
| Диаметр, мм | Площадь сечения, м² | Расход при v=4 м/с, м³/ч | Расход при v=6 м/с, м³/ч |
|---|---|---|---|
| 100 | 0,0079 | 113 | 170 |
| 125 | 0,0123 | 177 | 265 |
| 160 | 0,0201 | 290 | 435 |
| 200 | 0,0314 | 452 | 678 |
| 250 | 0,0491 | 707 | 1060 |
| 315 | 0,0779 | 1122 | 1683 |
| 400 | 0,1257 | 1809 | 2714 |
| 500 | 0,1963 | 2827 | 4241 |
Прямоугольные клапаны — популярные типоразмеры:
| Размер (Ш×В), мм | Площадь, м² | Расход при v=4 м/с, м³/ч | Расход при v=6 м/с, м³/ч |
|---|---|---|---|
| 150×150 | 0,0225 | 324 | 486 |
| 200×100 | 0,0200 | 288 | 432 |
| 200×200 | 0,0400 | 576 | 864 |
| 400×200 | 0,0800 | 1152 | 1728 |
| 400×250 | 0,1000 | 1440 | 2160 |
| 500×300 | 0,1500 | 2160 | 3240 |
| 600×300 | 0,1800 | 2592 | 3888 |
| 400×400 | 0,1600 | 2304 | 3456 |
Скорость воздуха в клапане рекомендуется выдерживать в диапазоне 4–6 м/с. Выше 8 м/с — значительный шум и потери давления; ниже 2 м/с — клапан слабо реагирует на регулировку.
Подобрать клапан →
Как выбрать воздушный клапан для вентиляции: три шага
Шаг 1 — Определите сечение воздуховода. Воздушный клапан для вентиляции подбирается строго под фактическое сечение: круглый ∅160 мм или прямоугольный 400×250 мм. Не пытайтесь «уменьшить» клапан — переходы создают дополнительные потери давления.
Шаг 2 — Посчитайте расход воздуха на участке. Возьмите из проекта или рассчитайте: расход (м³/ч) = скорость (м/с) × площадь сечения (м²) × 3600. Убедитесь, что при выбранном типоразмере скорость остаётся 4–6 м/с.
Шаг 3 — Выберите тип привода. Если клапан стоит на вводе в вентустановку или управляется автоматикой — электропривод с нормально-закрытым исполнением (NC). Если клапан однократно выставляется при балансировке — ручной.
При монтаже воздуховодов клапан устанавливается до или после вентустановки, но всегда горизонтально оси вала — чтобы привод не оказался снизу и не накапливал конденсат. Минимальный прямой участок до и после клапана — 1,5 диаметра (для круглых) или 1,5 большей стороны (для прямоугольных).
Воздушные клапаны от ВЕНТКРЕП: круглые и прямоугольные в наличии
В ассортименте ВЕНТКРЕП — воздушный клапан для вентиляции обоих типов: круглые диаметром 100–500 мм и прямоугольные под нестандартные размеры заказчика. Привод — ручной или электрический. Корпус — оцинкованная сталь. Поставляем под объект отдельными позициями и комплектами по спецификации.
Воздушный клапан — карточка товара →
Нужен нестандартный размер или крупная партия — отправьте спецификацию или оставьте быструю заявку, согласуем в течение часа.
Доставка по Москве и области, отправляем транспортными компаниями по всей России.
Нужен клапан под ваш воздуховод?
Используйте калькулятор подбора клапана — введите диаметр или размер воздуховода и расход, получите типоразмер и скорость в сечении.
Если уже знаете что нужно — оставьте быструю заявку с размером, типом привода и количеством. Отвечаем в течение часа в рабочее время.
Частые ошибки при выборе воздушного клапана
Ошибка 1 — Клапан меньше воздуховода. Монтажники иногда ставят клапан меньшего диаметра через переходы — «чтобы был дешевле». В результате дополнительные потери давления, шум, перегрузка вентилятора. Клапан всегда подбирается в одном типоразмере с воздуховодом.
Ошибка 2 — Ручной клапан на приточной установке. При отключении вентилятора ручной клапан остаётся открытым. Зимой это означает промерзание теплообменника. На всех приточных установках — только электропривод с возвратной пружиной (NC).
Ошибка 3 — Привод снизу. Если электропривод оказывается внизу, конденсат стекает прямо в него. Ориентируйте клапан так, чтобы вал и привод были сбоку или сверху.
Ошибка 4 — Клапан вплотную к отводу или тройнику. Турбулентный поток после фасонного изделия искажает работу заслонки. Выдерживайте прямой участок минимум 1,5D до и после клапана. Как крепить сам воздуховод и выдерживать нормы шага — в статье про крепление воздуховода к потолку.
Ошибка 5 — Перепутан тип клапана (NO / NC). NO (normally open) — открыт без питания. NC (normally closed) — закрыт без питания. На приточных установках нужен NC: при пропадании питания клапан закрывается автоматически, защищая калорифер.
Частые вопросы о воздушных клапанах для вентиляции
Какой воздушный клапан нужен для приточной вентиляции?
Для приточной вентиляции нужен клапан с электроприводом и возвратной пружиной в исполнении нормально закрытый (NC). При отключении вентустановки он автоматически перекрывает канал и защищает калорифер от промерзания. Тип сечения (круглый или прямоугольный) — под фактический воздуховод.
Чем отличается воздушный клапан 200 мм от 250 мм?
Клапан ∅200 мм пропускает около 450–680 м³/ч при скорости 4–6 м/с. Клапан ∅250 мм — 700–1060 м³/ч. Выбор зависит от расчётного расхода воздуха на этом участке системы. Используйте калькулятор подбора клапана — введите диаметр и расход, получите нужный типоразмер.
Можно ли поставить круглый клапан на прямоугольный воздуховод?
Только через переход прямоугольник–круг. Но это нежелательно: переход добавляет потери давления и занимает место. Правильное решение — прямоугольный клапан под фактическое сечение воздуховода с фланцевым присоединением.
Что такое клапан воздушный утеплённый (КВУ)?
КВУ — воздушный клапан для вентиляции с дополнительным слоем теплоизоляции на корпусе. Применяется на наружных стенах и в неотапливаемых помещениях, где обычный металлический корпус промерзает и образует конденсат. Особенно актуален для приточных систем в климатических условиях Москвы и Подмосковья.
Как заказать воздушный клапан нестандартного размера?
Отправьте размеры (ширина × высота для прямоугольного или диаметр для круглого), тип привода и нужное количество через быструю заявку на ventkrep.ru. Нестандартные прямоугольные клапаны изготавливаются под заказ — срок уточняется при согласовании.
