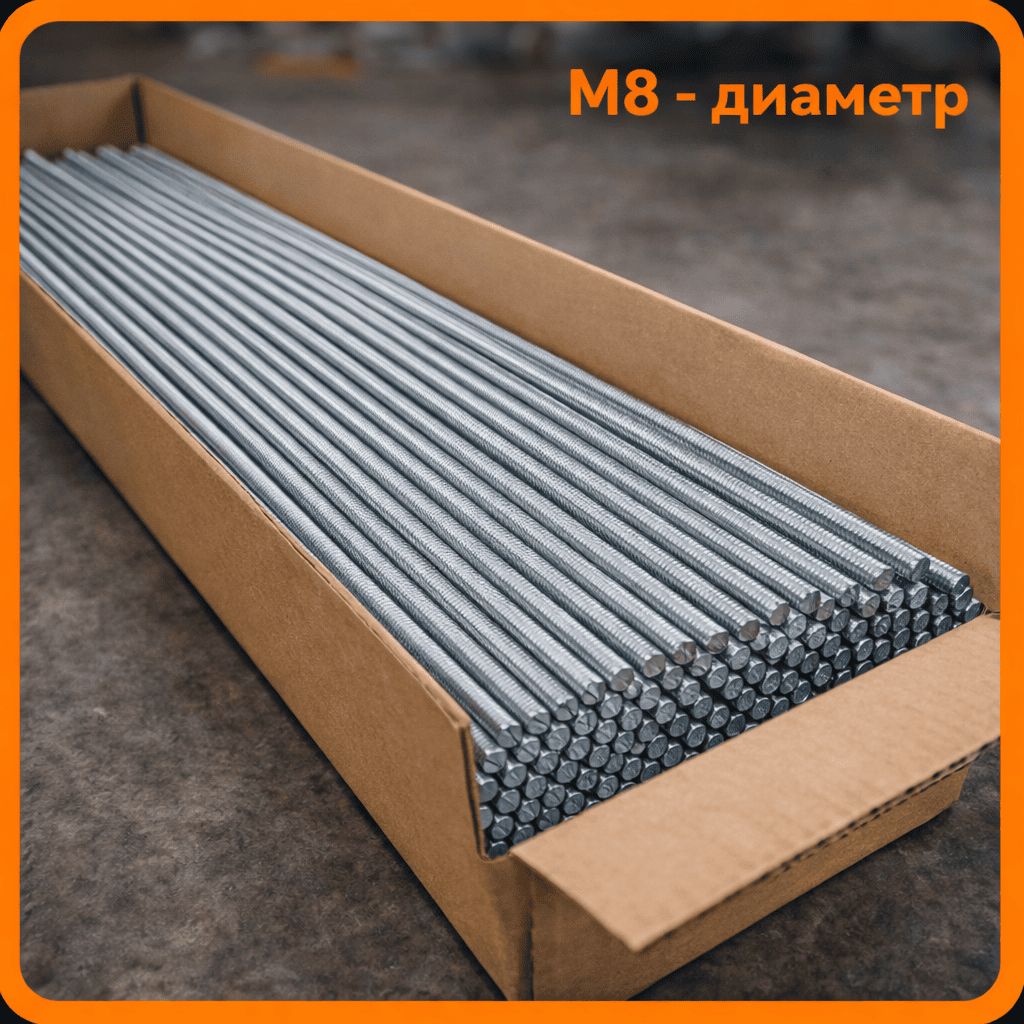

Шпилька резьбовая М8 — самый востребованный типоразмер для монтажа вентиляционных систем. Диаметр 8 мм с шагом резьбы 1,25 мм подходит для подвеса круглых воздуховодов Ø100–500 мм и лёгких прямоугольных. Разбираем размеры, вес, классы прочности и нормы применения.
Технические характеристики шпильки резьбовой М8
| Параметр | Значение |
|---|---|
| Диаметр | 8 мм |
| Шаг резьбы | 1,25 мм (метрическая, угол профиля 60°) |
| Стандарт | DIN 975 |
| Длина | 1000 мм и 2000 мм (стандарт), режется на объекте |
| Классы прочности | 4.8 (стандарт), 8.8 (усиленная) |
| Покрытие | Оцинкованная (электролитика или горячий цинк) |
| Гайка | DIN 934 М8, класс 4 (под 4.8) или класс 8 (под 8.8) |
| Шайба | DIN 125 М8 |
Вес шпильки резьбовой М8 — таблица по длинам
Вес шпильки резьбовой М8 нужен для расчёта нагрузки на перекрытие и для составления сметы. Данные для стали, оцинкованное покрытие:
| Длина | Вес 1 шт., кг | Вес 100 шт., кг | Штук в 1 кг |
|---|---|---|---|
| М8×1000 мм | 0,395 | 39,5 | ~2,5 |
| М8×2000 мм | 0,790 | 79,0 | ~1,3 |
| М8×500 мм (отрезок) | 0,198 | 19,8 | ~5,1 |
| М8×300 мм (отрезок) | 0,119 | 11,9 | ~8,4 |
Вес 1 метра шпильки резьбовой М8 — 0,395 кг. Используйте эту цифру для пересчёта любой нестандартной длины.
Открыть калькулятор →
Шпилька резьбовая М8 для крепления воздуховодов
М8 — стандартный диаметр для подвеса круглых воздуховодов в жилых, административных и торговых зданиях. Шпилька резьбовая М8 класса прочности 4.8 держит нагрузку до 100 кг на точку подвеса — этого достаточно для большинства объектов.
Какие воздуховоды крепят на М8
| Тип воздуховода | Сечение / диаметр | Диаметр шпильки |
|---|---|---|
| Круглый | Ø100–500 мм | М8 |
| Прямоугольный лёгкий | до 400×200 мм | М8 |
| Прямоугольный средний | 400×200–600×400 мм | М10 |
| Круглый с изоляцией | Ø200–400 мм + 50 мм изол. | М8 или М10 |
Совместимость с хомутами
Большинство вентиляционных хомутов для круглых воздуховодов выпускается под шпильку М8 — отверстие в ухе хомута стандартно 8,5–9 мм. Перед заказом уточните диаметр отверстия у поставщика хомутов, чтобы не пришлось рассверливать на объекте.
Рассчитать крепёж →
Шпилька М8×1000 и М8×2000 — какую длину выбрать
На объекте шпильку режут болгаркой или трубным резаком под нужную длину подвеса. Стандартные длины:
- М8×1000 мм — для помещений с высотой до потолка 3–4 м. Из одной штанги получается 2–4 подвеса в зависимости от высоты прокладки воздуховода.
- М8×2000 мм — для высоких помещений (от 4 м) или когда воздуховод проходит низко и нужен длинный подвес. Экономичнее при большом объёме — меньше отходов.
Типичная длина подвеса на жилом объекте — 200–400 мм от перекрытия до хомута. Из штанги М8×1000 мм при длине подвеса 300 мм получается 3 подвеса с минимальными отходами.
Класс прочности шпильки М8 — 4.8 или 8.8
Для большинства жилых и коммерческих объектов достаточно шпильки резьбовой М8 класса прочности 4.8. Шпилька М8 класса 8.8 нужна при:
- вибрации от вентиляционного оборудования
- нагрузке на точку подвеса свыше 80–100 кг
- прямом указании в проектной спецификации
Подробнее о выборе класса прочности — в статье класс прочности шпильки резьбовой — 4.8, 8.8, 10.9. Об усиленном варианте — в статье шпилька резьбовая 8.8.
Как заказать шпильку резьбовую М8 в Москве
ВЕНТКРЕП поставляет шпильку резьбовую М8 DIN 975 оцинкованную длиной 1000 и 2000 мм, классы прочности 4.8 и 8.8. Комплектуем под спецификацию вместе с гайками DIN 934 М8 и шайбами DIN 125 М8. Работаем с монтажными организациями Москвы и МО.
Оформите быструю заявку — укажите длину, класс прочности и количество, ответим в течение часа.
Нужна шпилька резьбовая М8?
Рассчитайте количество с помощью калькулятора монтажника — введите длину трассы и получите полную спецификацию крепежа.
Готовы заказать? Оформите быструю заявку — ответим в течение часа в рабочее время.
Частые ошибки при работе со шпилькой М8
- Берут М6 вместо М8 для экономии. Разница в цене незначительная, а запас надёжности у М6 значительно ниже. При перегрузке или вибрации М6 деформируется по резьбе.
- Режут болгаркой без зачистки торца. После резки торец заусенивается — гайка не накрутится. Прогоните плашкой М8 или зачистите напильником.
- Не используют контргайку. Одна гайка под вибрацией откручивается. Ставьте две гайки или гайку + шайбу Гровера DIN 127.
- Путают хомуты под М8 и М10. Хомут под М10 на шпильку М8 болтается — крепление ненадёжное. Всегда проверяйте диаметр отверстия в ухе хомута.
- Заказывают только штанги без гаек и шайб. На каждую точку подвеса нужно минимум 2 гайки и 2 шайбы — закладывайте в спецификацию сразу.
Частые вопросы
Сколько весит шпилька резьбовая М8×1000?
Шпилька резьбовая М8×1000 мм весит 0,395 кг. Шпилька М8×2000 мм — 0,790 кг. Вес 1 метра шпильки М8 — 0,395 кг, используйте для пересчёта любой длины.
Для каких воздуховодов подходит шпилька М8?
Шпилька резьбовая М8 подходит для круглых воздуховодов диаметром Ø100–500 мм и лёгких прямоугольных воздуховодов до 400×200 мм. Для более тяжёлых прямоугольных воздуховодов используйте М10.
Какую гайку ставить на шпильку М8?
На шпильку М8 класса прочности 4.8 ставят гайку DIN 934 М8 класса 4. На шпильку М8 класса 8.8 — гайку класса 8. Дополнительно рекомендуется контргайка или шайба Гровера DIN 127 при наличии вибрации.
Что лучше — М8×1000 или М8×2000?
Зависит от высоты помещения и длины подвеса. Для стандартных помещений высотой 3–4 м удобнее М8×1000 — меньше отходов при нарезке. М8×2000 выгоднее при большом объёме и длинных подвесах от 500 мм.
Шпилька М8 4.8 или 8.8 — какую выбрать для вентиляции?
Для большинства жилых и коммерческих объектов достаточно класса 4.8. Класс 8.8 нужен при вибрации от оборудования, нагрузке свыше 80–100 кг на точку подвеса или прямом указании в проектной спецификации.
